直線導軌特點

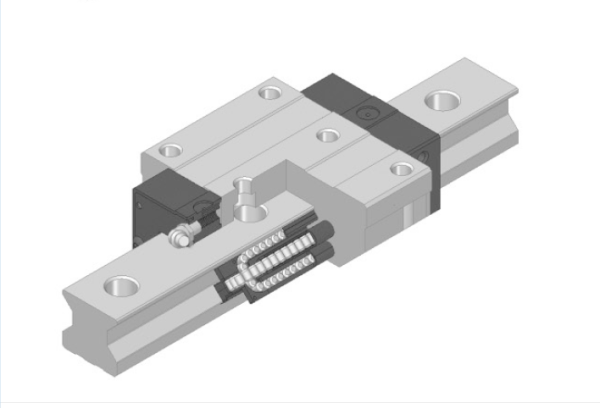

直線導軌是鋼球或滾柱的滾動體在滑塊與滑軌之間做無限循環運動的直線運動軸承。在承受高負載、高剛性、四方向等負載的情況下保持平滑的滾動,直線導軌的自動調心能力吸收安裝面的裝配誤差,提升了安裝后的精度。極小的摩擦力和磨耗能長時間維持精度,在高速運行中實現穩定而順暢的滾動。
1) 定位精度高
速度影響的摩擦系數極小, 尤其靜摩擦力與動摩擦力的差距很小,因此在微量進給時的應答性也非常好, 完全可以實現高精度定位。
2) 維持長時間穩定的精度
理想的力學結構設計, 滾動摩擦系數的最小化、摩擦接觸面的磨耗很低,可以長時間維持行走精度。
3) 通過施加預壓可調節間隙和提高剛性
利用鋼球或滾柱可調節間隙, 施加預壓可提高剛性。
4) 潤滑結構簡單
潤滑容易, 注入潤滑脂或潤滑油即可維護。
5) 裝備的小型化及節能效果
高剛性, 可承受高負載的同時摩擦阻力小, 實現機械小型化、高速化設計, 節能效果大。
